三通法兰球阀
详细介绍

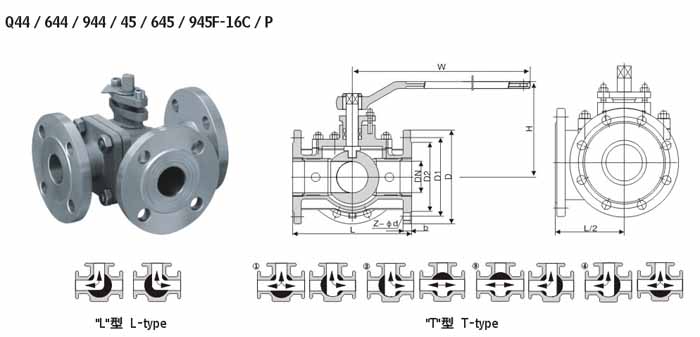

三通法兰球阀 Three-way Ball Valve
主要外形和连接尺寸Main External And Connection Dimension
|
公称通径
DN
|
主要外形和连接尺寸（mm）Main external and connection dimensions
|
WT
（kg）
|
|
L
|
D
|
D1
|
D2
|
b
|
z-Φd
|
H
|
W
|
|
Q44F-16C Q44F-16P Q644F-16C Q644F-16P Q944F-16C Q944F-16P
Q45F-16C Q45F-16P Q645F-16C Q645F-16P Q945F-16C Q945F-16P
|
|
15
|
150
|
95
|
65
|
45
|
14
|
4-Ф14
|
95
|
140
|
4
|
|
20
|
160
|
105
|
75
|
55
|
14
|
4-Ф14
|
105
|
160
|
5
|
|
25
|
180
|
115
|
85
|
65
|
14
|
4-Ф18
|
113
|
180
|
7
|
|
32
|
200
|
135
|
100
|
78
|
16
|
4-Ф18
|
135
|
250
|
12
|
|
40
|
220
|
145
|
110
|
85
|
16
|
4-Ф18
|
142
|
300
|
15
|
|
50
|
240
|
160
|
125
|
100
|
16
|
4-Ф18
|
165
|
350
|
20
|
|
65
|
260
|
180
|
145
|
120
|
16
|
4-Ф18
|
175
|
350
|
25
|
|
80
|
280
|
195
|
160
|
135
|
20
|
8-Ф18
|
190
|
400
|
36
|
|
100
|
320
|
215
|
180
|
155
|
20
|
8-Ф18
|
225
|
500
|
51
|
|
125
|
380
|
245
|
210
|
185
|
22
|
8-Ф18
|
245
|
600
|
77
|
|
150
|
440
|
280
|
240
|
210
|
24
|
8-Ф23
|
265
|
800
|
108
|
|
200
|
550
|
335
|
295
|
265
|
26
|
12-Ф23
|
305
|
800
|
126
|
|
250
|
670
|
405
|
355
|
320
|
30
|
12-Ф25
|
370
|
1300
|
186
|
主要外形和连接尺寸Main External And Connection Dimension
|
公称通径
DN
|
主要外形和连接尺寸（mm）Main external and connection dimensions
|
WT
（kg）
|
|
L
|
D
|
D1
|
D2
|
b
|
z-Φd
|
H
|
W
|
|
Q44F-25 Q44F-25P Q644F-25 Q644F-25P Q944F-25 Q944F-25P
Q45F-25 Q45F-25P Q645F-25 Q645F-25P Q945F-25 Q945F-25P
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4-Ф14
|
95
|
100
|
4
|
|
20
|
160
|
105
|
75
|
55
|
16
|
4-Ф14
|
105
|
160
|
5
|
|
25
|
180
|
115
|
85
|
65
|
16
|
4-Ф14
|
113
|
160
|
8
|
|
32
|
200
|
135
|
100
|
78
|
18
|
4-Ф18
|
135
|
250
|
13
|
|
40
|
220
|
145
|
110
|
85
|
18
|
4-Ф18
|
142
|
250
|
19
|
|
50
|
240
|
160
|
125
|
100
|
20
|
4-Ф18
|
154
|
350
|
27
|
|
65
|
260
|
180
|
145
|
120
|
22
|
8-Ф18
|
175
|
350
|
33
|
|
80
|
280
|
195
|
160
|
135
|
22
|
8-Ф18
|
190
|
450
|
40
|
|
100
|
320
|
230
|
190
|
160
|
24
|
8-Ф23
|
225
|
450
|
53
|
|
125
|
380
|
270
|
220
|
188
|
28
|
8-Ф25
|
245
|
600
|
86
|
|
150
|
440
|
300
|
250
|
218
|
30
|
8-Ф25
|
265
|
800
|
113
|
|
200
|
550
|
360
|
310
|
278
|
34
|
12-Ф25
|
305
|
1200
|
133
|
|
250
|
670
|
425
|
370
|
332
|
36
|
12-Ф30
|
370
|
1400
|
219
|
主要外形和连接尺寸Main External And Connection Dimension
|
公称通径
DN
|
主要外形和连接尺寸（mm）Main external and connection dimensions
|
WT
（kg）
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z-Φd
|
H
|
W
|
|
Q44F-40 Q44F-40P Q644F-40 Q644F-40P Q944F-40 Q944F-40P
Q45F-40 Q45F-40P Q645F-40 Q645F-40P Q945F-40 Q945F-40P
|
|
15
|
180
|
95
|
65
|
45
|
40
|
16
|
4-Ф14
|
95
|
100
|
4
|
|
20
|
190
|
105
|
75
|
55
|
51
|
16
|
4-Ф14
|
105
|
160
|
5
|
|
25
|
200
|
115
|
85
|
65
|
58
|
16
|
4-Ф14
|
113
|
160
|
8
|
|
32
|
210
|
135
|
100
|
78
|
66
|
18
|
4-Ф18
|
135
|
250
|
13
|
|
40
|
230
|
145
|
110
|
85
|
75
|
18
|
4-Ф18
|
142
|
250
|
19
|
|
50
|
250
|
160
|
125
|
100
|
88
|
20
|
4-Ф18
|
154
|
350
|
27
|
|
65
|
|
180
|
145
|
120
|
110
|
22
|
8-Ф18
|
175
|
350
|
33
|
|
80
|
310
|
195
|
160
|
136
|
121
|
22
|
8-Ф18
|
190
|
450
|
40
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
8-Ф23
|
225
|
450
|
53
|
|
125
|
381
|
270
|
220
|
188
|
176
|
28
|
8-Ф25
|
245
|
600
|
86
|
|
150
|
403
|
300
|
250
|
218
|
204
|
30
|
8-Ф25
|
266
|
800
|
113
|
|
200
|
502
|
376
|
320
|
282
|
260
|
38
|
12-Ф30
|
305
|
1200
|
133
|
|
250
|
568
|
455
|
385
|
345
|
313
|
42
|
12-Ф34
|
370
|
1400
|
219
|
