国标不锈钢旋启式止回阀

详细介绍

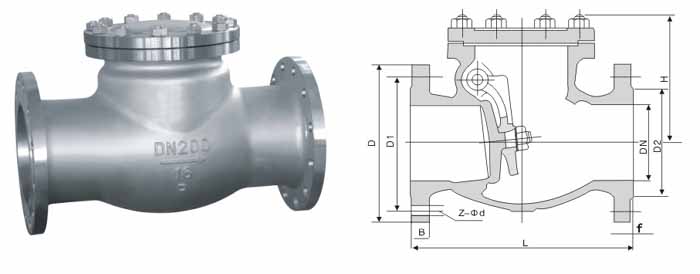

国标不锈钢旋启式止回阀 GB Stainless Steel Swing Check Valve

主要特点： Chief features：

1.中法兰螺栓连接 1.Bolted bonnet

2.水平和垂直管线适用 2.For horizontal or vertical lines

3.旋启式或升降式阀瓣 3.Swing or lift type disc

4.标准法兰连接 4.Flanged ends

产品规范Product Specification

产品规范

Product

Specification

设计规范

Design Spec

结构长度

Face to Face

连接法兰

Flange End

试验与检验

Test & Check

压力-温度

Pressure-Temp

产品标识

Marking

供货规范

Supply

GB/T 12236

GB/T 12235

GB/T 12221

JB/T 79

JB/T 9092

GB/T 9131

GB/T 12220

JB/T 7928

主要零部件材料Main Part Material

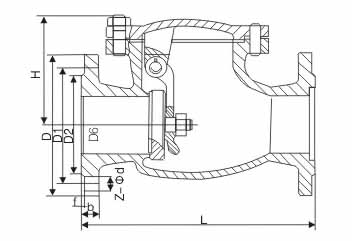

主要外形和连接尺寸Main External and Connection Dimension 单位Unit：mm

主要外形和主要连接尺寸Main External And Connection Dimension

公称通径 DN	主要外形尺寸和连接尺寸（mm）Main external and connection dimensions							重量 WT（kg）
公称通径 DN	L	D	D1	D2	B	Z-Φd	H	重量 WT（kg）
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I
50	230	160	125	100	16	4-Φ18	135	21
65	290	180	145	120	18	4-Φ18	142	28
80	310	195	160	135	20	8-Φ18	168	88
100	350	215	180	155	20	8-Φ18	180	58
125	400	245	210	185	22	8-Φ18	210	92
150	480	280	240	210	24	8-Φ23	233	130
200	550	335	295	265	26	12-Φ23	304	210
250	650	405	355	320	30	12-Φ25	348	294
300	750	460	410	375	30	12-Φ25	390	367
350	850	520	470	435	34	16-Φ25	430	410
400	950	580	525	485	36	16-Φ30	468	461
500	1150	705	650	608	44	20-Φ34	525	850
H44W-25 H44W-25 H44W-25P H44W-25R H44W-25I
50	230	160	125	100	20	4-Φ18	160	22
65	290	180	145	120	22	8-Φ18	175	29
80	310	195	160	135	22	8-Φ18	185	38
100	350	230	190	160	24	8-Φ23	220	61
125	400	245	220	188	28	8-Φ25	248	96
150	480	300	250	218	30	8-Φ25	276	132
200	550	360	310	276	34	12-Φ25	350	213
250	650	425	370	332	36	12-Φ30	410	297
300	750	485	430	390	40	16-Φ30	430	372
350	850	550	490	448	44	16-Φ34	518	415
400	950	610	550	505	48	16-Φ34	560	480
500	1150	730	660	610	52	20-Φ41	618	920

主要外形和主要连接尺寸Main External And Connection Dimension

公称通径DN	主要外形尺寸和连接尺寸Main external and connection dimension										重量 WT(kg)
公称通径DN	L	D	D1	D2	D6	B	F	F2	Z-Φd	H	重量 WT(kg)
H44H-40 H44W-40 H44W-40P H44W-40R H44W-40I
50	230	160	120	100	88	20	3	4	4-Φ18	169	22
65	290	180	145	120	110	22	3	4	8-Φ18	173	29
80	310	195	160	135	121	22	3	4	8-Φ18	185	38
100	350	230	190	160	150	24	3	4.5	8-Φ23	220	61
125	400	270	220	188	176	28	3	4.5	8-Φ25	248	96
150	480	300	250	218	204	30	3	4.5	8-Φ25	270	132
200	550	375	320	282	260	38	3	4.5	12-Φ30	342	213
250	650	445	385	345	313	42	3	4.5	12-Φ34	401	297
300	750	510	450	408	364	46	4	4.5	16-Φ34	423	372
350	850	570	510	465	422	52	4	5	20-Φ34	455	425
400	950	655	585	535	474	58	4	5	20-Φ41	510	480

主要外形和主要连接尺寸Main External And Connection Dimension

公称通径 DN	主要外形尺寸和连接尺寸Main external and connection dimension										重量 WT(kg)
公称通径 DN	L	D	D1	D2	D6	B	F	F2	Z-Φd	H	重量 WT(kg)
H44H-64 H44W-64 H44W-64P H44W-64R H44W-64I
50	300	175	135	105	88	26	3	4	4-Φ23	177	27
65	340	200	160	130	110	28	3	4	8-Φ23	197	37
80	380	210	170	140	121	30	3	4	8-Φ23	212	57
100	430	250	200	168	150	32	3	4.5	8-Φ25	248	89
125	500	295	240	202	176	36	3	4.5	8-Φ30	296	135
150	550	340	280	240	204	38	3	4.5	8-Φ34	330	184
200	650	405	345	300	260	44	3	4.5	12-Φ34	385	266
250	775	470	400	352	313	48	3	4.5	12-Φ41	445	396
300	900	530	460	412	364	54	4	4.5	16-Φ41	474	643
350	1025	595	525	475	422	60	4	5	16-Φ41	514	815
400	1150	670	585	525	474	66	4	5	16-Φ48	616	1234
