国标不锈钢截止阀

详细介绍

国标不锈钢截止阀 GB Stainless Steel Globe Valve

主要特点： Chief Feature

1.流线型，明杆带支架 1.Streamline outside screw and yoke

2.中法兰螺栓连接 2.Bolted bonnet

3.活套连接阀瓣 3.Loose disc

4.升降阀杆与手轮 4.Rising stem and hand wheel

5.支架与阀盖一体式 5.Yoke integral with bonnet

6.伞齿轮操作选配 6.Avail able with gear operator

7.标准法兰连接 7.Flanged ends

产品规范Product Specification

产品规范

Product

Specification

设计规范

Design Spec

结构长度

Face to Face

连接法兰

Flanged End

试验与检验

Test &Check

压力-温度Pressure-Temp

产品标识Marking

供货规范

Supply

GB/T 12235

GB/T 12221

JB/T 79

JB/T 9092

GB/T 9131

GB/T 12220

JB/T 7928

主要零部件材料Main Part Material

零件名称	零部件材料Part Material				Part Name
阀体/阀盖	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	Body/Bonnet
阀瓣	WCB	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	Disk
阀杆	2Cr13	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	Stem
填料	柔性石墨/ Flexible Graphite		聚四氟乙烯/PTFE		Packing
垫片	18-8柔性石墨/18-8Flexible Graphite				Gasket
螺栓	35/35CrMo	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni9	Bolt
适用温度	-29~425℃	-29~425℃	-40~200℃	-40~200℃	Suitable Temp
适用介质	水，油品，蒸汽 Water，Oil，Steam	蒸汽，油品 Steam，Oil	硝酸类 Nitric Acid	醋酸类 Acetic Acid	Suitable Medium

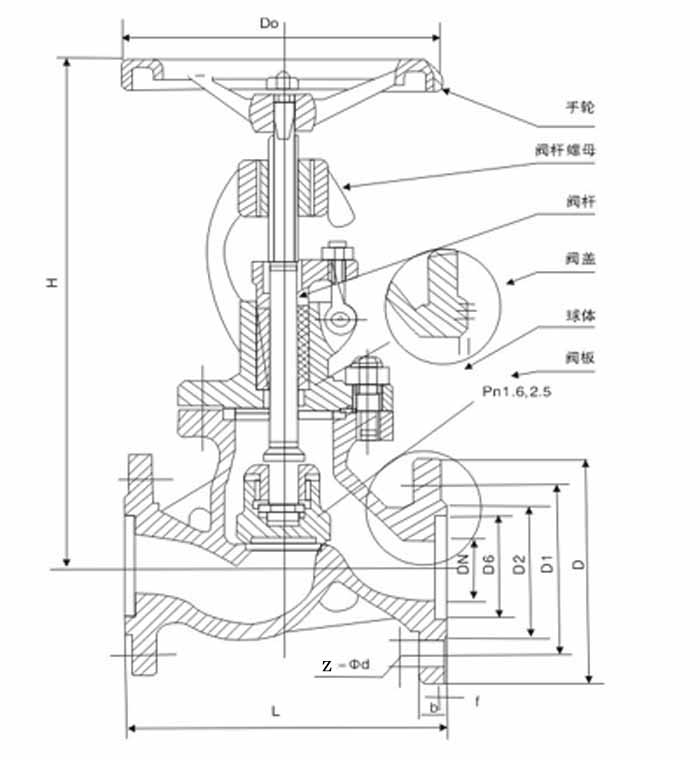

主要外形和连接尺寸Main External And Connection Dimension 单位 Unit：mm

产品型号 Type	公称通径DN	PN1.6MPa								WT（kg）
产品型号 Type	公称通径DN	L	D	D1	D2	b	z-Фd	H	D0	J41	J941
J41H-16C J41Y-16C J41B-16C J41W-16P J41Y-16P J41Y-16R J41Y-16I J941H-16C J941Y-16C J941B-16C J941W-16P J941Y-16P J941Y-16R J941Y-16I	15	130	95	65	45	14	4-Ф14	218	120	4.8	5.2
	20	150	105	75	55	14	4-Ф14	258	140	6.5	7.1
	25	160	115	85	65	14	4-Ф14	275	160	7.0	7.4
	32	180	135	100	78	15	4-Ф18	280	160	8.2	8.5
	40	200	145	110	85	16	4-Ф18	330	200	11.0	12.5
	50	230	160	125	100	16	4-Ф18	350	200	14.5	20
	65	290	180	145	120	18	4-Ф18	380	240	21.5	25
	80	310	195	160	135	20	8-Ф18	400	240	27	35
	100	350	215	180	155	20	8-Ф18	415	280	30	50
	125	400	245	210	185	22	8-Ф18	460	320	84	75
	150	480	280	240	210	24	8-Ф23	510	360	91	100
	200	600	335	295	265	26	12-Ф23	710	360	148	210
	250	730	405	355	320	30	12-Ф23	786	450	405	446
	300	850	460	410	375	30	12-Ф23	925	500	610	648

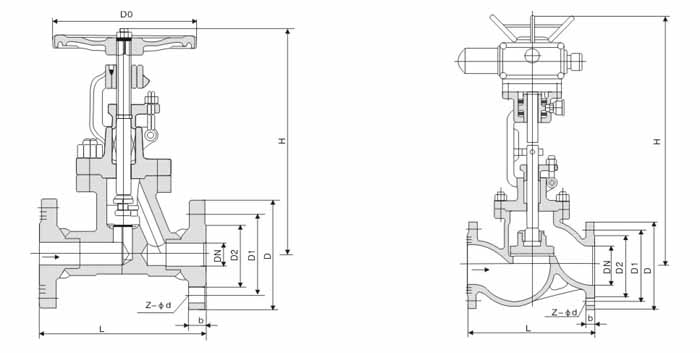

主要外形和连接尺寸Main External And Connection Dimension 单位 Unit：mm

产品型号 Type	公称通径DN	PN2.5MPa								WT （kg）
产品型号 Type	公称通径DN	L	D	D1	D2	b	z-Фd	H	D0	WT （kg）
J41H-25 J41Y-25 J41B-25 J41W-25P J41Y-25P J41Y-25R J41Y-25I J941H-25 J941Y-25 J941B-25 J941W-25P J941Y-25P J941Y-25R J941Y-25I	15	130	95	65	45	16	4-Ф14	218	120	5
	20	150	105	75	55	16	4-Ф14	258	140	6.9
	25	160	115	85	65	16	4-Ф14	275	160	7.4
	32	180	135	100	78	18	4-Ф18	280	180	8.5
	40	200	145	110	85	18	4-Ф18	330	200	12.5
	50	230	160	125	100	20	4-Ф18	350	240	16
	65	290	180	145	120	22	8-Ф18	400	280	25
	80	310	195	160	135	22	8-Ф18	355	280	30
	100	350	230	190	160	24	8-Ф23	415	320	34.5
	125	400	270	220	188	28	8-Ф25	460	400	89
	150	480	300	250	218	30	8-Ф23	510	400	98
	200	600	360	310	278	34	12-Ф25	710	400	170
	250	650	425	370	332	36	12-Ф30	786	450	446
	300	750	485	430	390	40	12-Ф30	925	500	654

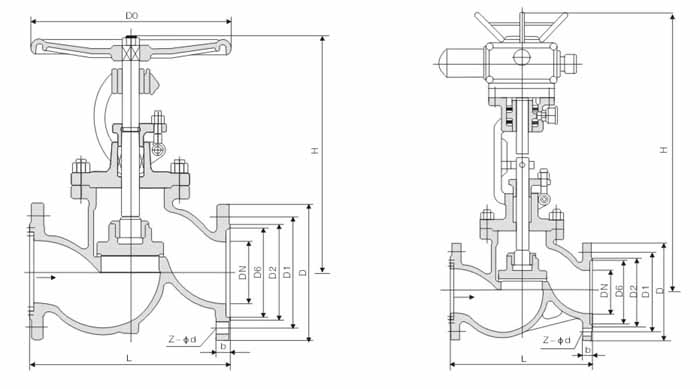

主要外形和连接尺寸Main External And Connection Dimension 单位 Unit：mm

产品型号Type	公称通径DN	PN4.0MPa									WT（kg）
产品型号Type	公称通径DN	L	D	D1	D2	D6	b	z-Фd	H	D0	J41	J941
J41H-40 J41Y-40 J41B-40 J41Y-40P J41Y-40R J41Y-40I J941H-40 J941Y-40 J941B-40 J941Y-40P J941Y-40R J941Y-40I	15	130	95	65	45	40	16	4-Ф14	233	120	4.5	5.2
	20	150	105	75	55	51	16	4-Ф14	275	140	5	7.1
	25	160	115	85	65	58	16	4-Ф14	285	160	7	8.7
	32	190	135	100	78	66	18	4-Ф18	302	160	9	11.8
	40	200	145	110	85	76	18	4-Ф18	355	200	12	16.5
	50	230	160	125	100	88	20	4-Ф18	373	240	24	24
	65	290	180	145	120	110	22	8-Ф18	408	280	33	33
	80	310	195	160	135	121	22	8-Ф18	436	320	44	44
	100	350	230	190	160	150	24	8-Ф23	480	360	60	60
	125	400	270	220	188	176	28	8-Ф25	558	400	89	93
	150	480	300	250	218	204	30	8-Ф25	611	400	98	102
	200	600	375	320	282	260	38	12-Ф30	720	400	170	175

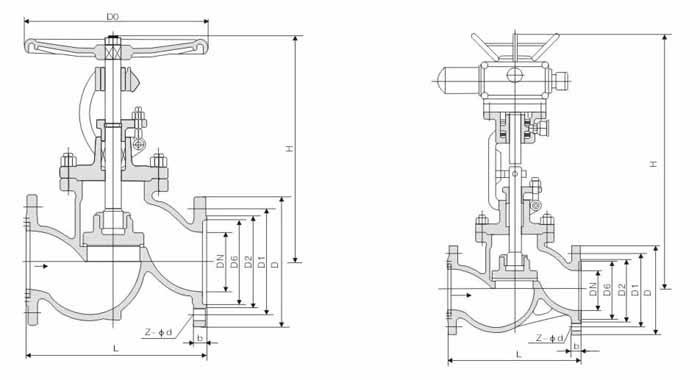

主要外形和连接尺寸Main External And Connection Dimension 单位 Unit：mm

产品型号Type	公称通径DN	PN6.4MPa									WT（kg）
产品型号Type	公称通径DN	L	D	D1	D2	D6	b	z-Фd	H	D0	WT（kg）
J41H-64 J41Y-64 J41Y-64P J41Y-64R J41Y-64I J941H-64 J941Y-64 J941B-64 J941Y-64P J941Y-64R J941Y-64I	15	170	105	75	55	41	18	4-Ф14	195	140	5.5
	20	190	125	90	68	51	20	4-Ф18	228	160	7.5
	25	210	135	100	78	58	22	4-Ф18	250	180	9.1
	32	230	150	110	82	66	24	4-Ф23	325	200	12.0
	40	260	165	125	95	76	24	4-Ф23	360	240	18
	50	300	175	135	105	88	26	4-Ф23	410	280	26
	65	340	200	160	130	110	28	8-Ф23	450	320	36
	80	380	210	170	140	121	30	8-Ф23	485	360	48
	100	430	250	200	168	150	32	8-Ф25	537	400	68

主要外形和连接尺寸Main External And Connection Dimension 单位 Unit：mm

产品型号Type	公称通径DN	PN10.0MPa									WT（kg）
产品型号Type	公称通径DN	L	D	D1	D2	D6	b	z-Фd	H	D0	WT（kg）
J41H-100 J41Y-100 J41Y-100P J41Y-100R J41Y-100I J941H-100 J941Y-100 J941Y-100P J941Y-100R J941Y-100I	15	170	105	75	55	40	20	4-Ф14	202	100	11
	20	190	125	90	68	51	22	4-Ф18	228	120	14
	25	210	135	100	78	58	24	4-Ф18	250	160	17
	32	230	150	110	82	66	24	4-Ф23	326	200	22
	40	260	165	125	95	76	26	4-Ф23	359	240	29
	50	300	195	145	112	88	28	4-Ф25	414	291	39
	65	340	220	170	138	110	32	8-Ф25	434	320	54
	80	380	230	180	148	121	34	8-Ф25	547	400	75
	100	430	265	210	172	150	38	8-Ф30	621	450	125
	125	500	310	250	210	176	42	8-Ф34	732	450	266
	150	550	350	290	250	204	46	12-Ф34	840	500	310
	200	650	430	360	312	260	54	12-Ф41	925	550	590

主要外形和连接尺寸Main External And Connection Dimension 单位 Unit：mm

产品型号Type	公称通径DN	PN16.0MPa									WT（kg）
产品型号Type	公称通径DN	L	D	D1	D2	D6	b	z-Фd	H	D0	J41	J941
J41H-160 J41Y-160 J41Y-160P J41Y-160R J41Y-160I J941H-160 J941Y-160 J941Y-160P J941Y-160R J941Y-160I	15	170	110	75	52	40	24	4-Ф18	148	140	5	6
	20	190	130	90	62	51	26	4-Ф23	156	160	8	7
	25	210	140	100	72	58	28	4-Ф23	180	180	10	19
	32	230	165	115	85	66	30	4-Ф25	200	220	12	25
	40	260	175	125	92	76	32	4-Ф27	231	240	15	33
	50	300	215	165	132	88	36	8-Ф25	262	291	30	45
