国标不锈钢闸阀

详细介绍

国标不锈钢闸阀 GB Stainless Steel Gate Valve

主要特点及用途：

1.结构紧凑，设计合理，阀门刚性好，通道流畅，流阻系数小。

2.密封面采用不锈钢和硬质合金，使用寿命长。

3.采用柔性石墨填料，密封可靠，操作轻便灵活。

4.驱动方式分手动，电动，气动，齿轮传动。结构形式：弹性契式单闸板，刚性契式单闸板和双闸板形式。

5.广泛适用于石油，化工，火力发电厂等油品，水蒸汽管路上作接通或工作截断管路中介质的启闭装置。

产品规范Product Specification

适用范围Applicable Scope

主要零部件材料Main Part Material

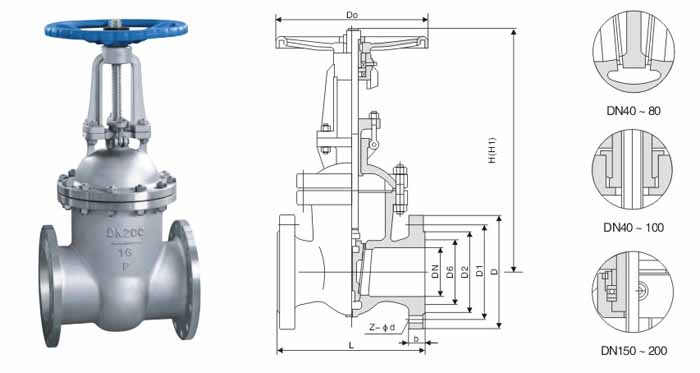

主要外形和连接尺寸Main External And Connection Dimension 单位 Unit：mm

产品型号 Type	公称通径DN	PN1.6MPa										WT（kg）
产品型号 Type	公称通径DN	L	D	D1	D2	b	f	z-Φd	H	H1	Do	WT（kg）
Z40H-16 Z40Y-16 Z40Y-16P Z40Y-16R Z40W-16P Z40W-16R Z40Y-16I Z41H-16 Z41Y-16 Z41Y-16P Z41Y-16R Z41W-16P Z41W-16R Z41Y-16I	15	130	95	65	45	14	2	4-Ф14	175	240	200	5
	20	150	105	75	55	14	2	4-Ф14	180	284	200	6.5
	25	160	115	85	65	14	2	4-Ф14	210	303	200	9
	32	180	135	100	78	16	2	4-Ф18	210	321	200	12
	40	200	145	110	85	16	3	4-Ф18	350	352	200	26.5
	50	250	160	125	100	16	3	4-Ф18	358	438	240	29
	65	265	180	145	120	18	3	4-Ф18	375	450	240	33
	80	280	195	160	135	20	3	8-Ф18	433	528	280	45
	100	300	215	180	155	20	3	8-Ф18	502	620	320	63
	125	325	245	210	185	22	3	8-Ф18	612	753	360	108
	150	350	280	240	210	24	3	8-Ф23	676	847	360	134
	200	400	335	295	265	26	3	12-Ф23	820	1039	400	192
	250	450	405	355	320	30	3	12-Ф25	969	1245	450	273
	300	500	460	410	375	30	4	12-Ф25	1142	1472	560	379
	350	550	520	470	435	34	4	16-Ф25	1280	1450	640	590
	400	600	580	525	485	36	4	16-Ф30	1452	1887	640	850
	450	650	640	585	545	40	4	20-Ф30	1541	2011	720	907
	500	700	705	650	608	44	4	20-Ф34	1676	2181	720	958
	600	800	840	770	718	48	5	20-Ф41	1874	2346	800	1112
	700	900	910	840	788	50	5	24-Ф36	2000	2550	900	1775
	800	1000	1025	950	898	52	5	24-Ф41	2800	3560	1000	2575
	900	1100	1125	1050	998	54	6	28-Ф41	3400	4005	1200	3730
	1000	1200	1255	1170	1100	56	6	28-Ф42	3800	4456	1500	5400

主要外形和连接尺寸Main External And Connection Dimension 单位 Unit：mm

产品型号 Type	公称通径DN	PN2.5MPa										WT（kg）
产品型号 Type	公称通径DN	L	D	D1	D2	b	f	z-Φd	H	H1	Do	WT（kg）
Z40H-25 Z40Y-25 Z40Y-25P Z40Y-25R Z40W-25P Z40W-25R Z40Y-25I Z41H-25 Z41Y-25 Z41Y-25P Z41Y-25R Z41W-25P Z41W-25R Z41Y-25I	15	130	95	65	45	16	2	4-Ф14	175	240	120	5.5
	20	150	105	75	55	16	2	4-Ф14	180	284	140	7
	25	160	115	85	65	16	2	4-Ф14	210	303	160	11
	32	180	135	100	78	18	2	4-Ф18	210	321	180	14
	40	200	145	110	85	18	3	4-Ф18	350	352	200	30
	50	250	160	125	100	20	3	4-Ф18	358	438	240	34
	65	265	180	145	120	22	3	8-Ф18	373	450	240	36
	80	280	195	160	135	22	3	8-Ф18	435	528	280	50
	100	300	230	190	160	24	3	8-Ф23	500	620	320	69
	125	325	270	220	188	28	3	8-Ф25	614	753	360	116
	150	350	300	250	218	30	3	8-Ф25	674	847	360	141
	200	400	360	310	278	34	3	12-Ф25	818	1039	400	192
	250	450	425	370	332	36	3	12-Ф30	969	1245	450	207
	300	500	485	430	390	40	4	16-Ф30	1142	1472	560	400
	350	550	550	490	448	44	4	16-Ф34	1280	1450	640	631
	400	600	610	550	505	48	4	16-Ф34	1452	1887	640	900
	450	650	660	600	555	50	4	20-Ф34	1541	2011	720	1013
	500	700	730	660	610	52	4	20-Ф41	1676	2181	720	1166
	600	800	840	770	718	56	5	20-Ф41	1874	2346	800	1258
	700	900	955	875	815	60	5	24-Ф48	2100	3185	-	1920
	800	1000	1070	990	930	64	5	24-Ф48	2900	3580	-	2900
	900	1100	1185	1090	1025	66	6	28-Ф48	3500	4115	-	4000
	1000	1200	1320	1210	1140	68	6	28-Ф58	3900	4580	-	5840

注：1亦可提供Z42系列；2驱动装置可配正齿轮或伞齿轮等；3更大规格，压力或其他结构型式可在合同中注明。
