二片式内螺纹球阀
详细介绍
二片式内螺纹球阀 2PC Stainless Steel Threaded End Ball Valve
产品规范
|
设计规范 |
结构长度 |
连接方式 |
实验与检验 |
产品标识 |
供货规范 |
|
GB12224 、GB/T12237 |
GB/T12221 |
BSP、 BSPT |
JB/T9092 |
GB/T12220 |
JB/T7928 |
|
API6D 、ASME B16.34 |
ANSI B16.10 |
NPT、NPTF |
API598 |
MSS SP-25 |
API608 |

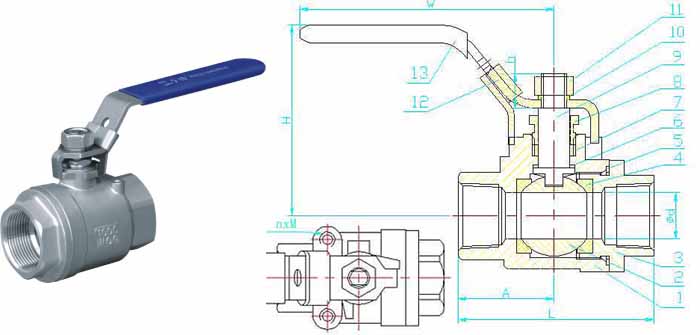

材料列表
|
序号 |
零件名称 |
材料 |
数量 |
序号 |
零件名称 |
材料 |
数量 |
|
01 |
阀体 |
CF8M/CF8 |
1个 |
08 |
压盖 |
316/304 |
1个 |
|
02 |
球体 |
316/304 |
1个 |
09 |
阀杆 |
316/304 |
1个 |
|
03 |
阀盖 |
CF8M/CF8 |
1个 |
10 |
弹簧垫圈 |
SS |
1个 |
|
04 |
密封圈 |
PTFE |
2个 |
11 |
阀杆螺母 |
A2-70 |
1个 |
|
05 |
密封垫圈 |
PTFE |
1个 |
12 |
手柄 |
SS |
1个 |
|
06 |
止推垫圈 |
PTFE |
1个 |
13 |
手柄套 |
PVC |
1个 |
|
07 |
填料 |
PTFE |
1个 |
|
|
|
|
尺寸列表 单位 Units: mm
|
NPS |
DN |
d |
L |
H |
h |
A |
n×M |
W |
|
1/4″ |
6 |
11.6 |
54.5 |
54 |
9 |
26.8 |
2×M5 |
97 |
|
3/8″ |
10 |
12.5 |
54.5 |
54 |
9 |
26.8 |
2×M5 |
97 |
|
1/2″ |
15 |
15 |
63 |
61 |
11 |
31 |
2×M5 |
100 |
|
3/4″ |
20 |
20 |
74.6 |
67.5 |
11 |
38.3 |
2×M5 |
122 |
|
1″ |
25 |
25 |
88 |
75 |
15.5 |
44 |
2×M5 |
145 |
|
1¼″ |
32 |
32 |
102 |
79 |
15.5 |
51 |
2×M6 |
150 |
|
1½″ |
40 |
38 |
110 |
84.5 |
18.5 |
55.35 |
2×M6 |
182 |
|
2″ |
50 |
50 |
123.2 |
96 |
18.5 |
60.6 |
4×M6 |
182 |
|
2½″ |
65 |
65 |
163.5 |
126 |
28 |
83.1 |
4×M8 |
250 |
|
3″ |
80 |
80 |
189 |
135.5 |
28 |
94.5 |
4×M8 |
250 |
|
4″ |
100 |
100 |
228 |
157 |
31 |
119 |
4×M8 |
367 |
