一片式内螺纹球阀
详细介绍
一片式内螺纹球阀 1PC Stainless Steel Threaded End Ball Valve
产品规范
|
设计规范
|
结构长度
|
连接方式
|
实验与检验
|
产品标识
|
供货规范
|
|
GB12224 、GB/T12237
|
GB/T12221
|
BSP、 BSPT
|
JB/T9092
|
GB/T12220
|
JB/T7928
|
|
API6D 、ASME B16.34
|
ANSI B16.10
|
NPT、NPTF
|
API598
|
MSS SP-25
|
API608
|

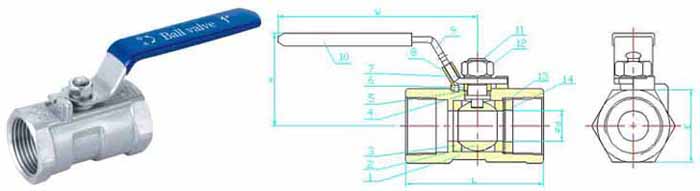

材料列表
|
序号
|
零件名称
|
材料
|
数量
|
序号
|
零件名称
|
材料
|
数量
|
|
01
|
阀体
|
CF8M/CF8
|
1个
|
08
|
锁套
|
SS
|
1个
|
|
02
|
球体
|
316/304
|
1个
|
09
|
手柄
|
SS
|
1个
|
|
03
|
密封圈
|
PTFE
|
2个
|
10
|
手柄套
|
PVC
|
1个
|
|
04
|
止推垫圈
|
RTFE
|
1个
|
11
|
阀杆
|
316/304
|
1个
|
|
05
|
填料
|
PTFE
|
1个
|
12
|
阀杆螺母
|
A2-70
|
1个
|
|
06
|
压盖
|
316/304
|
1个
|
13
|
平垫圈
|
304
|
1个
|
|
07
|
弹簧垫圈
|
SS
|
1个
|
14
|
并帽
|
316/304
|
1个
|
尺寸列表 单位 Units: mm
|
NPS
|
DN
|
d
|
L
|
H
|
W
|
E
|
|
1/4″
|
6
|
5.0
|
39
|
28
|
70
|
17
|
|
3/8″
|
10
|
6.8
|
44
|
34
|
70
|
21
|
|
1/2″
|
15
|
9.2
|
57
|
34
|
90
|
25
|
|
3/4″
|
20
|
12.5
|
59
|
46
|
90
|
32
|
|
1″
|
25
|
16
|
71
|
51
|
122
|
38
|
|
1¼″
|
32
|
20
|
78
|
54
|
122
|
47.6
|
|
1½″
|
40
|
24.5
|
83
|
58
|
155
|
54
|
|
2″
|
50
|
32
|
100
|
62
|
155
|
65
|
